電動法蘭蝶閥工作原理以及接線圖

電動法蘭式蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動法蘭式蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

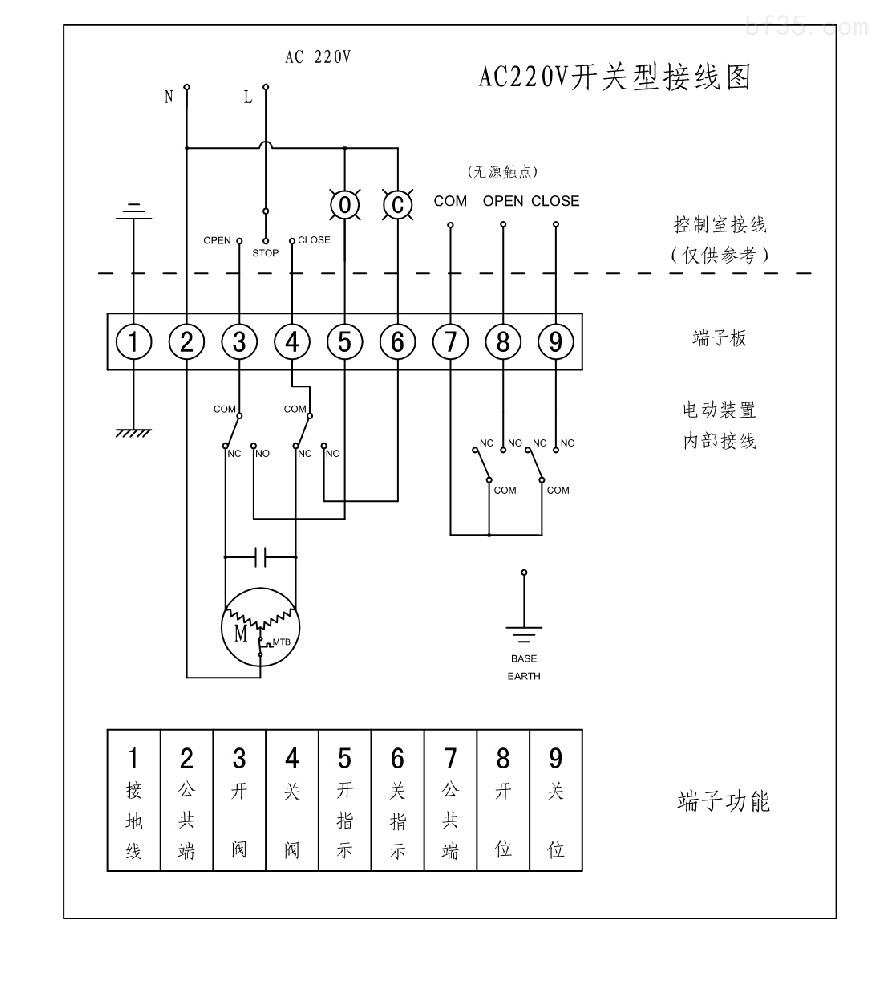

電動法蘭蝶閥接線圖：

電動法蘭蝶閥工作原理：

電動法蘭蝶閥采用電動執行器作為驅動裝置，控制閥瓣的開閉活動。其結構主要包括閥體、閥板、執行器等。在工作時，電動執行器將電能轉換為機械能，帶動閥板從關閉位置旋轉至開啟位置。當執行器不再輸出信號時，閥板又會回到關閉位置。這種開關動作速度較快，最小的控制時間可達1秒，可以滿足現代工業自動化生產的需求。
